梅州侨韵环保科技有限公司

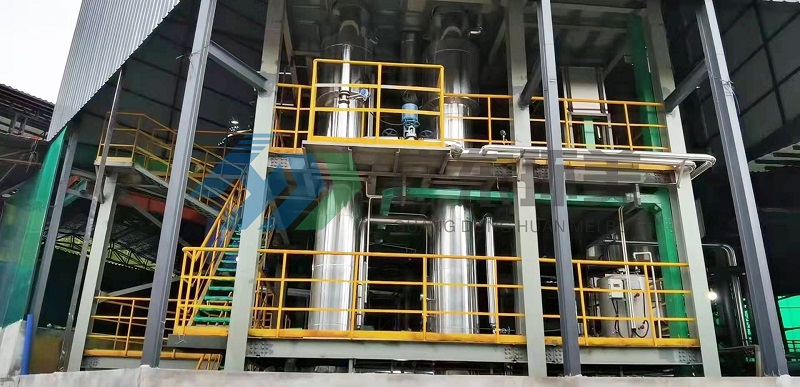

项目名称：梅州侨韵 |氯化铵废水蒸发结晶系统

设备名称：环美MVR蒸发装置/双效蒸发装置

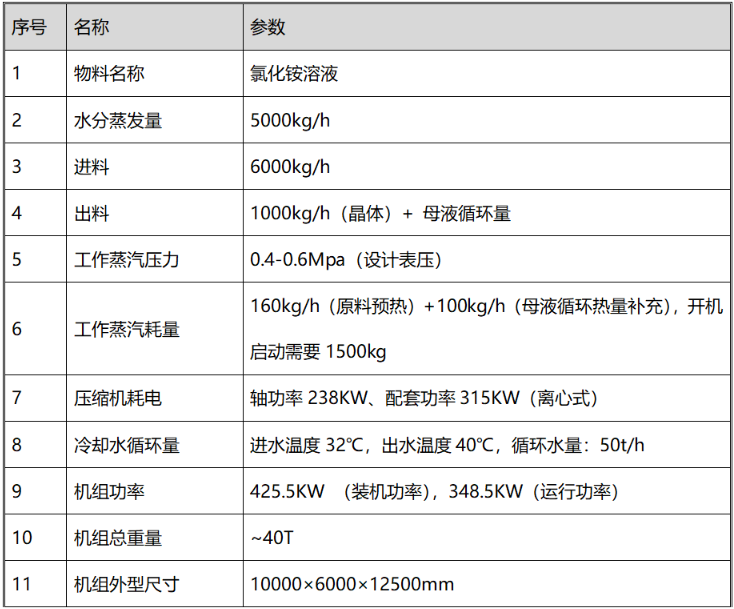

设计能力：MVR蒸发量6T/H,双效蒸发量3.5T/H

客户单位：梅州侨韵环保科技有限公司

设计单位：广东环美环保产业发展有限公司

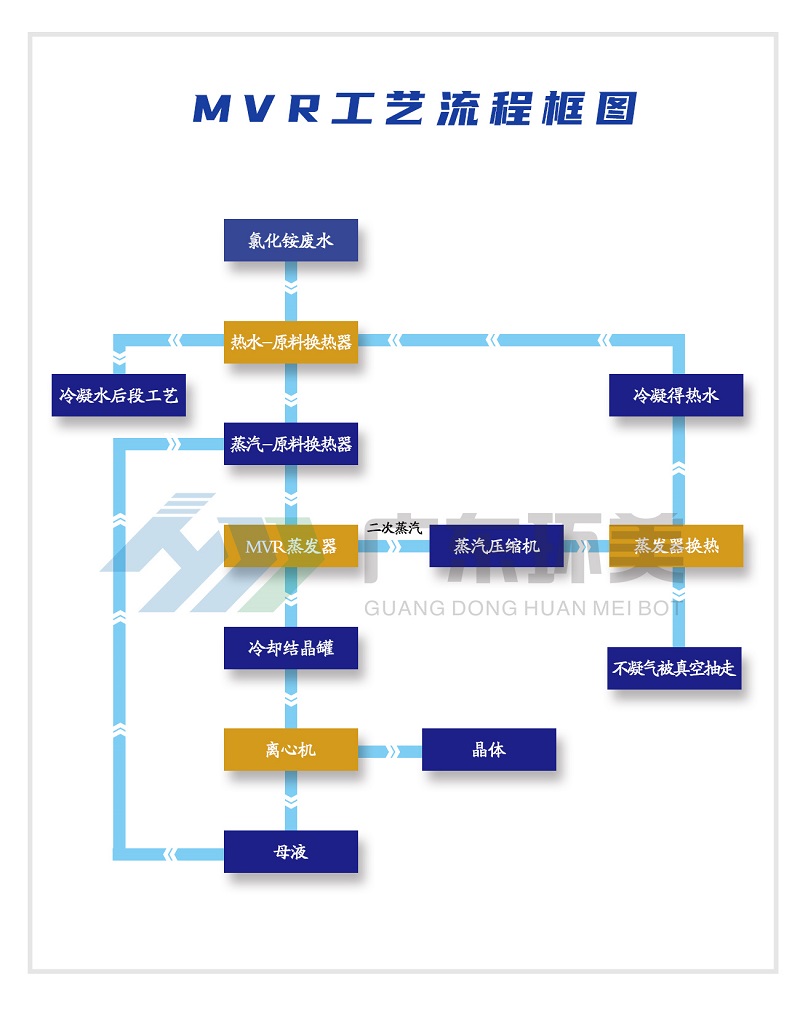

本方案采用MVR蒸发浓缩工艺、物料经热水和生蒸汽两级预热后进入蒸发器进行浓缩，提高浓度，当达到预定浓度，出料至稠厚釜，再进离心机固液分离，母液回流至蒸发器继续蒸发结晶。

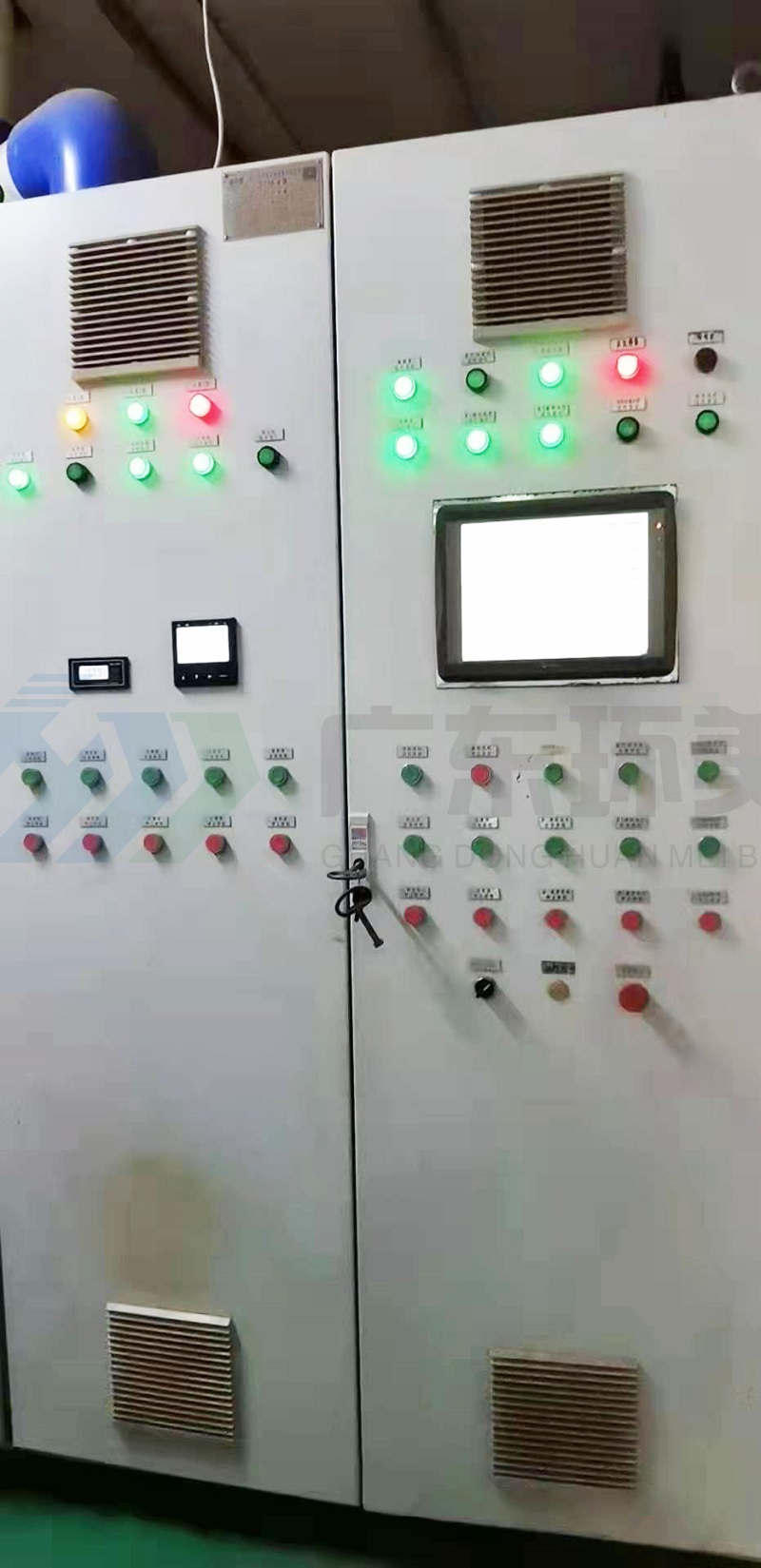

电气与自动控制由传感器、执行机构、配电柜、变频柜、控制柜组成。配电柜内安装有总电源开关、电度表、泵电源控制电机保护装置对现场电机进行控制和保护。

广东环美MVR蒸发器是一种主要应用于制药行业的新型高 效节能蒸发设备，该设备采用低温与低压汽蒸技术和清洁能源为能源产生蒸汽，将媒介中的水分离出来，是国际先 进的蒸发技术，是替代传统蒸发器的升级换代产品。MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发。

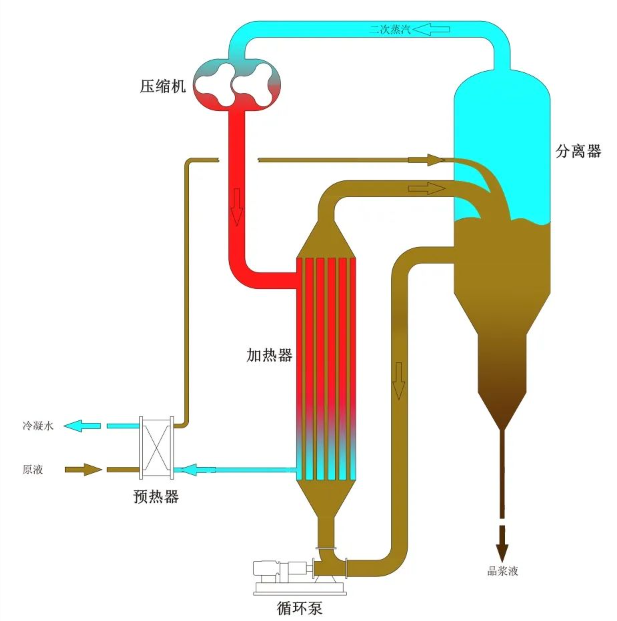

MVR蒸发器工作原理：

MVR蒸发器正常运行过程中，物料蒸发产生低温的二次蒸汽，经过压缩机的压缩，压力和温度得以升高，热焓随之增加，被送到蒸发器的加热室当作加热蒸汽即生蒸汽使用，使料液维持蒸发状态，而加热蒸汽本 身将热量传递给物料本身冷凝成水。这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率。

其工作过程是低温位的蒸汽经压缩机压缩，温度、压力提高，热焓增加，然后进入换热器冷凝，以充分利用蒸汽的潜热。除开车启动外，整个蒸发过程中无需生蒸汽。
