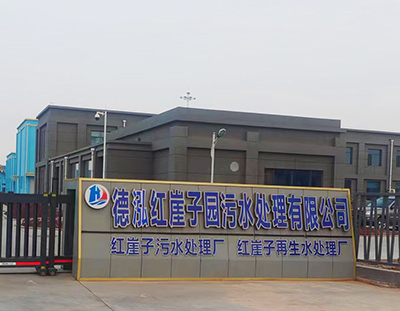

德泓红崖子园污水处理有限公司

所属分类：电镀行业
浏览次数：0次
发布时间：2024-07-09 11:22:22
项目名称：宁夏平罗废水资源化项目
设备名称：环美MVR、双效蒸发系统
设计能力：10000t/d的工业废水零排放项目（三套广东环美蒸发系统）
客户单位：德泓红崖子园污水处理有限公司
设计单位：广东环美环保产业发展有限公司

我要询价

项目简介
水质分析
方案设计
产品特点

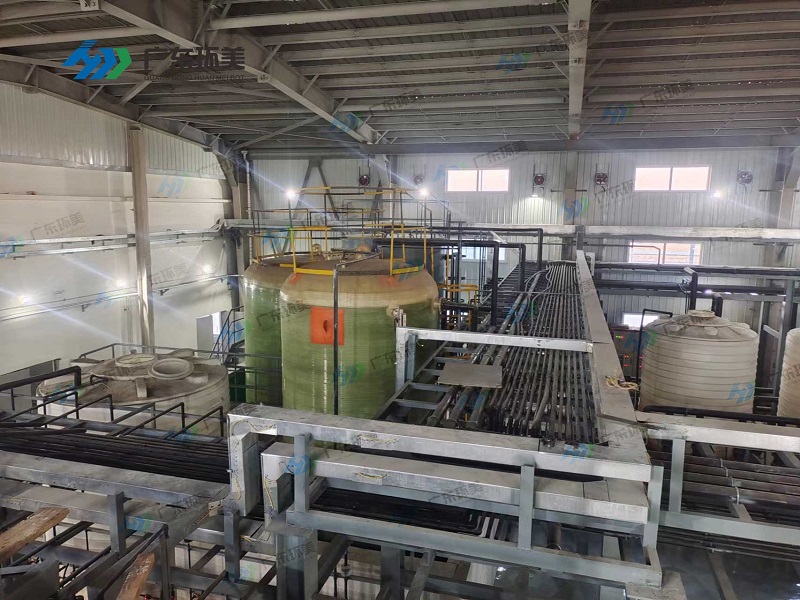

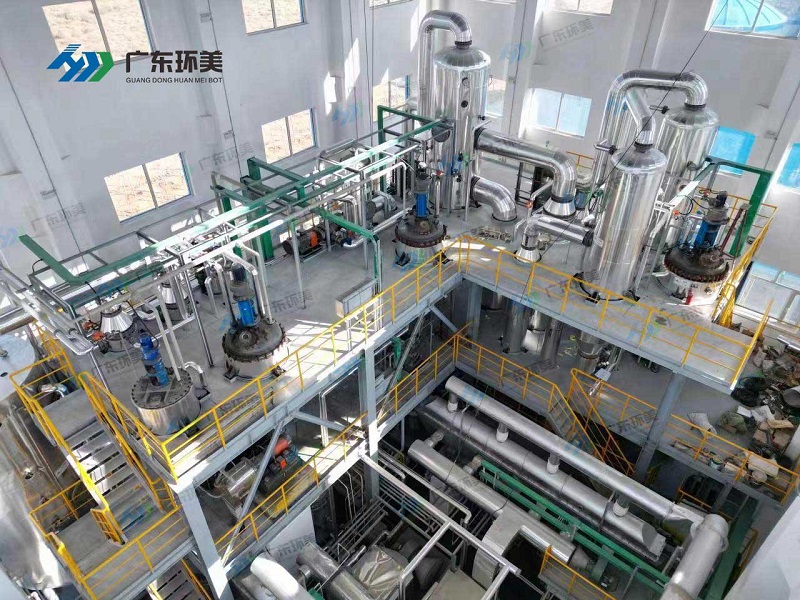

项目现场

项目简介

项目名称：宁夏平罗废水资源化项目

设备名称：环美MVR、双效蒸发系统

设计能力：10000t/d的工业废水零排放项目（三套广东环美蒸发系统）

客户单位：德泓红崖子园污水处理有限公司

设计单位：广东环美环保产业发展有限公司

水质情况

基础数据分析

1、硫酸钠蒸发系统中水溶液主要含盐约172.7g/L，要求冷冻结晶提纯硫酸钠，芒硝蒸发浓缩结晶,分离硫酸钠。设计每小时处理4m3/h(密度1.15g/ml，4.6t/h)，进水含盐量16%，其中硫酸钠10.6%，氯化钠4%，冷冻芒硝结晶量为：760kg/h，冷冻母液量为3.64t/h；芒硝热融解，蒸发量425kg/h，硫酸钠产品为335kg/h；冷冻母液返回前端钠滤膜进行处理。

2、氯化钠蒸发系统中水溶液主要含盐约119.8g/L，要求蒸发结晶得到氯化钠产品。设计每小时处理4m3/h(密度1.1g/ml，4.4t/h)，进水含盐量11%，其中氯化钠9.8%，硫酸钠0.42%，MVR蒸发量3640kg/h，氯化钠产品为321kg/h；外排到杂盐蒸发的母液量为440kg/h，蒸发水量为370kg/h，杂盐量为163kg/h。

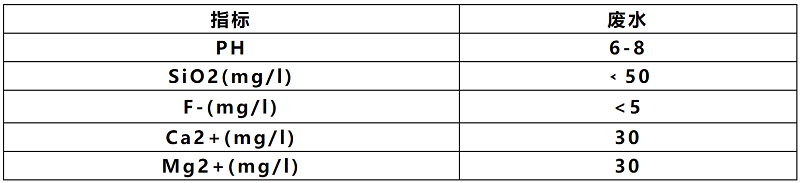

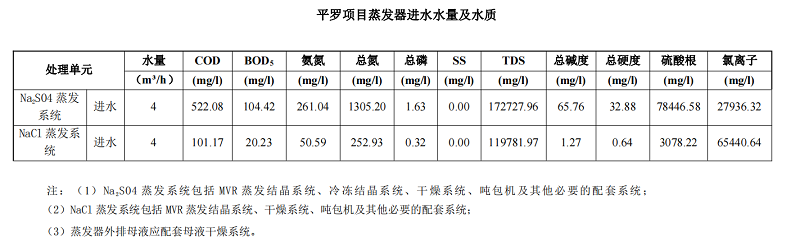

进水技术要求

系统工艺流程及材质选择

本项目中硫酸钠溶液采用强制循环冷冻结晶+MVR强制循环蒸发+热结晶的工艺；

本项目中氯化钠采用MVR强制循环蒸发+热结晶+母液蒸发结晶的工艺；

其中，氯化钠的母液蒸发装置兼容硫酸钠系统的母液处理，同时，兼容硫酸钠系统中溶液浓度不足或比例不平衡时，无法使用冷冻系统产出产品盐时的全溶液蒸发处理，以杂盐的方式产出。

由于两种废水中含有较高的氯离子，有腐蚀性，对一般材料腐蚀严重，故本方案中硫酸钠冷冻结晶与物料接触部分采用316L材质，蒸发结晶系统采用，氯化钠与物料接触部分的材质均选用TA2，二次蒸汽管道，不凝汽管道选用316L，冷凝水管道材质选择316L，生蒸汽管道采用Q235B，以满足工艺需求且达到蕞大性价比。

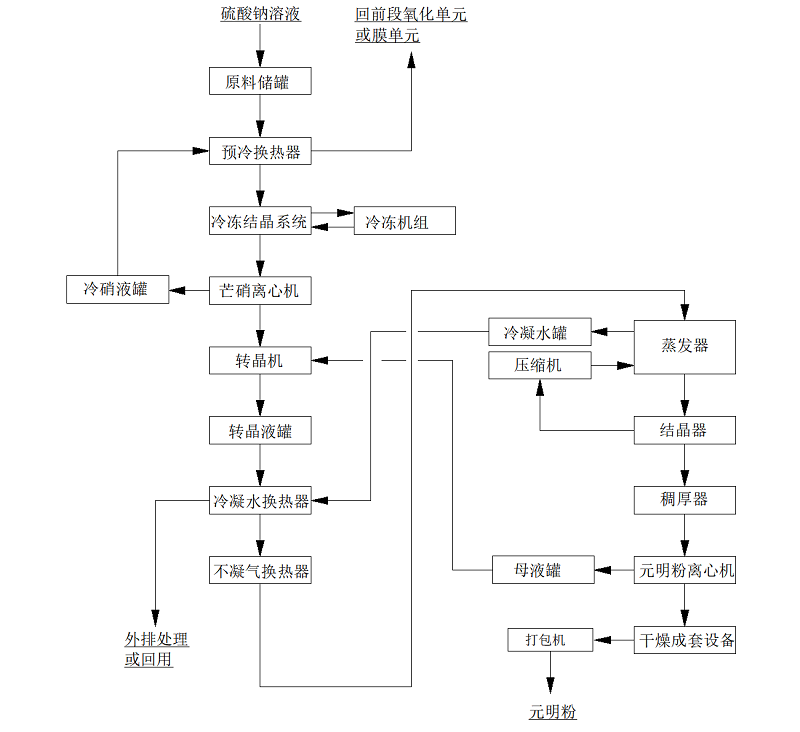

硫酸钠系统

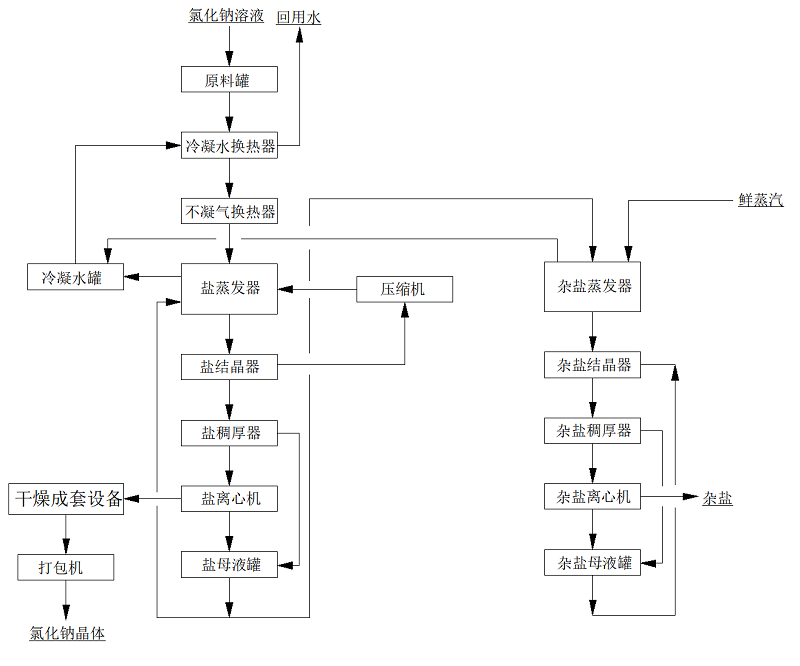

氯化钠系统

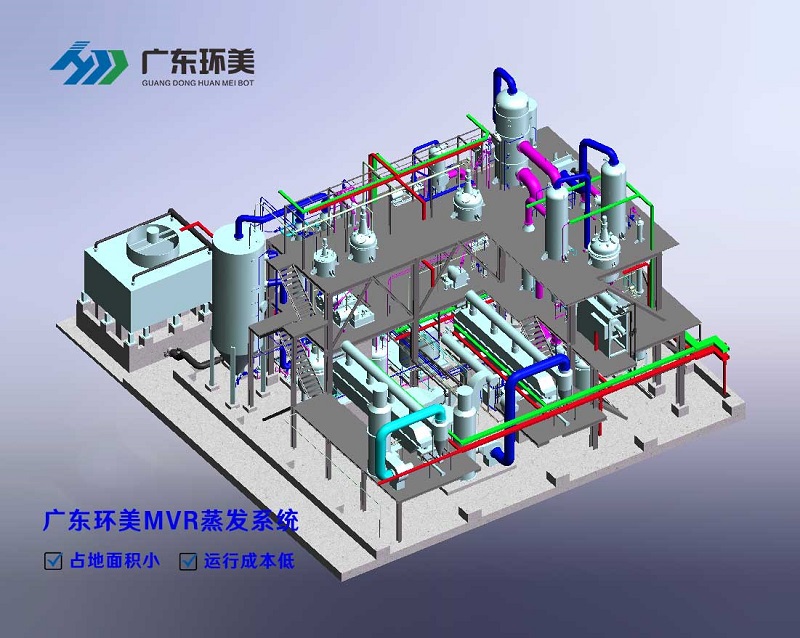

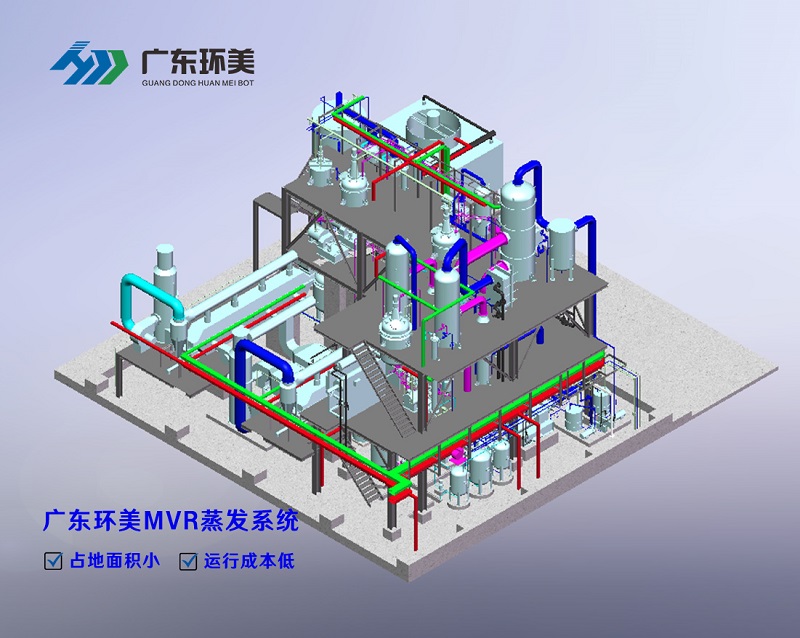

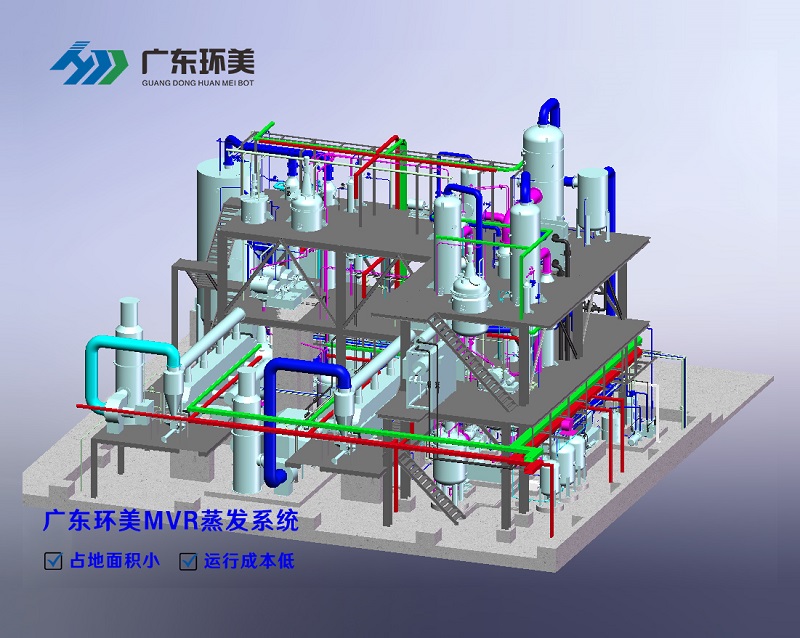

项目设计图

MVR蒸发器介绍

广东环美MVR蒸发器是一种主要应用于工业废水零排放领域的新型高效节能蒸发设备，该设备采用低温与低压汽蒸技术和清洁能源为能源产生蒸汽，将媒介中的水分离出来，是国际先进的蒸发技术，是替代传统蒸发器的升级换代产品。MVR蒸发器不同于普通单效降膜或多效降膜蒸发器，MVR为单体蒸发器，集多效降膜蒸发器于一身，根据所需产品浓度不同采取分段式蒸发。

广东环美MVR蒸发器100%循环利用二次蒸汽的潜热，大大减少了能源消耗，运行成本低；取消了循环冷却水系统供应系统；结构紧凑，占地面积小；特别适合于小空间建设；自动化程度高，完全采用自动控制。已成功应用于危废行业、锂电池行业、化工行业、生物发酵行业、制药行业等工业污水零排放领域。

MVR蒸发技术应用范围包括蒸发浓缩；蒸发结晶；低温蒸发。MVR蒸发系统100%循环利用二次蒸汽的潜热，大大减少能源消耗。取消了循环冷却水系统供应系统，结构紧凑，占地面积小，特别适合于小空间建设。与传统蒸发器性能比较，具有待处理物料的适应范围广，可以连续和间歇出料；体积小移动性强；热效率高，功耗低，无污染；一体多效，节省制造成本；自动化程度高、运行成本低等特点。
