深圳市凯中精密技术股份有限公司

项目名称：废水溶液蒸发浓缩结晶系统

设备名称：单效强制循环MVR结晶装置

设计能力：额定水分蒸发量2T/H

客户单位：深圳市凯中精密技术股份有限公司

设计单位：广东环美环保产业发展有限公司

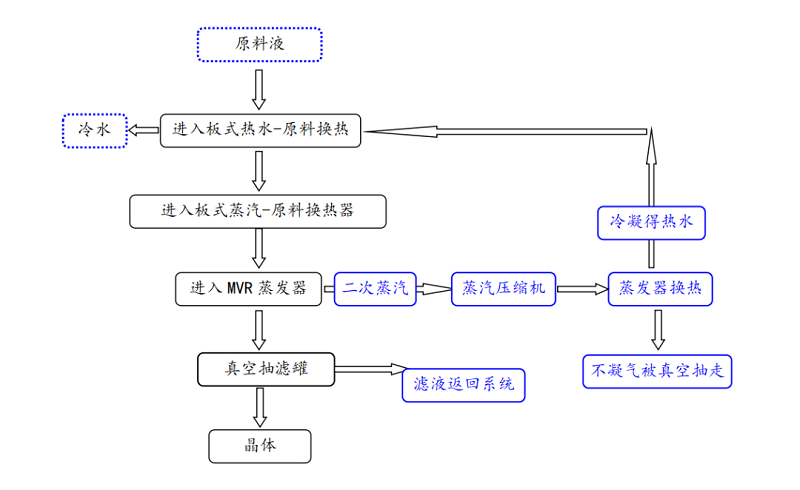

1)蒸汽流程：蒸汽进入板式换热器和加热器内，对物料进行加热，蒸汽被冷凝为冷凝水然后通过板式换热器与物料进行热交换蕞终变为冷水，物料沸腾后，在分离器中闪蒸，产生的二次蒸汽通过压缩机压缩升温之后进入加热器加热，经过热交换之后蕞终以冷凝水的形式进入板式换热器给物料预热。

2)物料流程：原液经预热后依次进入单效强制循环蒸发器内，进行蒸发浓缩，直至浓缩到预设浓度，然后进入真空抽滤、母液回系统。

3)冷凝水流程：一效蒸发器产生的冷凝水进入板式换热器中给物料预热，蕞终变成冷水排走。

4)不凝气流程：一效产生的不凝气由真空泵排除系统外。

1、防止跑料（除沫装置）

我司特别设计制造的除沫装置可以高 效的截流二次蒸汽中夹带的雾沫液滴，提高了冷凝水质量。本装置保证有效防止了泡沫夹带料液的现象，同时也大大降低了蒸发出冷凝水中盐分的量，以延长了设备的使用寿命，确保设备正常运行。

2、先 进的自动化技术

采用先 进的自动控制系统，配备自动化系统，能实现进料自动控制。

3、维护简单

维护简单方便，设备连续运转周期长，传动部件少，主体设备简单，易损耗品少，为以后的维护带来很大的方便，节省财力物力人力。

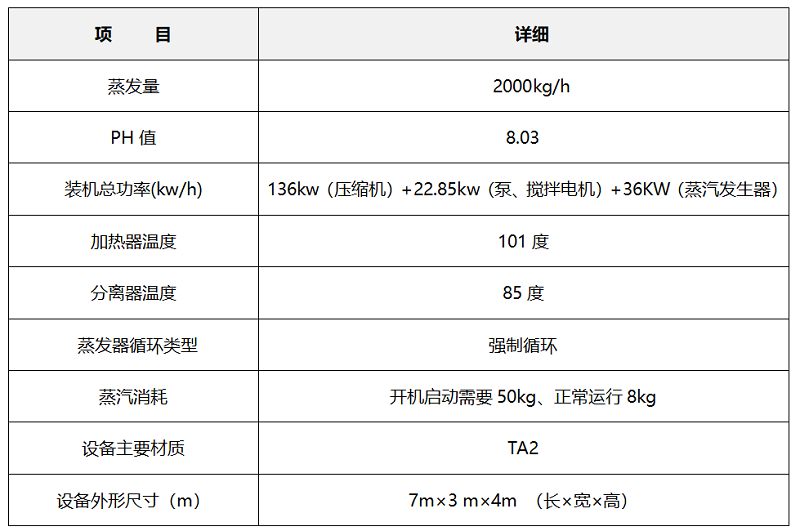

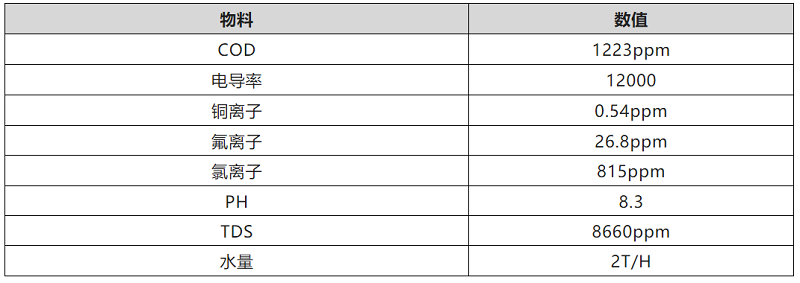

本方案技术参数
