全解读丨新能源废旧锂电池回收处理技术

全解读丨新能源废旧锂电池回收处理技术

由于废旧电池中仍残留部分电量，所以预处理过程包括深度放电 过程、破碎、物理分选; 二次处理的目的在于实现正负极活性材料与基底 的分离，常用热处理法、溶剂溶解法、碱液溶解法以及电解法 等来实现二者的分离；按提取工艺分类，电池的回收方法主要可分 为：干法回收、湿法回收和生物回收 3 大类技术。

　　1、干法回收

　　是指不通过溶液等媒介，直接实现材料或有价金属的回收。 其中，主要使用的方法有物理分选法和高温热解法。

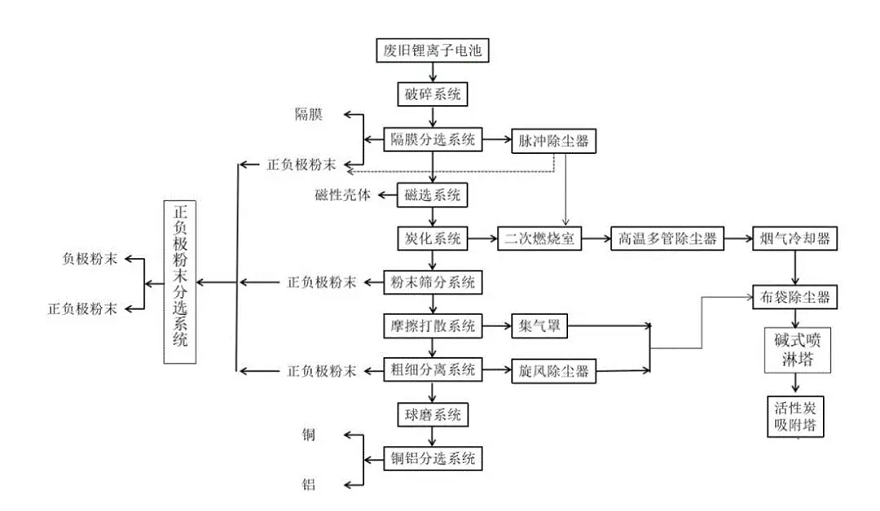

　　(1)物理分选法：物理分选法是指将电池拆解分离，对电极活性物、集流体和电池外 壳等电池组分经破碎、过筛、磁选分离、精细粉碎和分类，从而得到有价值的高含量的物质；提出的一种利用硫酸和过氧化氢从锂离子电池废液中回收 Li、Co 的方法中，包括物理分离含金属颗粒和化学浸出 2 个过程；其中物理分离过程包括破碎、筛分、磁选、细碎和分类。实验利用一组旋转和固定叶片的破碎机进行破碎，利用不同孔径的筛子分类破碎物料，并利用磁力分离，做进一步处理，为后续化学浸出过程做准备。

　　*研发的研磨技术和水浸除工艺的基础上，开发一种利用机械化学方法从锂硫电池废料中回收钴和锂的新方法。该方法利用行星式球磨机在空气中共同研磨钴酸锂(LiCoO2)与聚氯乙烯(PVC)，以机械化学地方式 形成 Co 和氯化锂(LiCl)；随后，将研磨产物分散在水中以萃取氯化物。，研磨促进了机械化学反应。随着研磨的进行，Co 和 Li 的提取收率都得 到提高。30min 的研磨使得回收了超过 90%的 Co 和近 百的锂。同时PVC 样品中约90%的氯已经转化为无机氯化物。

　　*物理分选法的较简单，但是不易分离锂离子电池，并且在筛分和磁选时，容易存在机械夹带损失，难以实现金属的分离回收。

　　(2)高温热解法：是指将经过物理破碎等初步分离处理的锂电池材料，进行高温培烧分解，将粘合剂去除，从而分离锂电池的组成材料；同时还可以使锂电池中金属及其化合物氧化还原并分解，以蒸汽形式挥发，后再用冷凝等方法收集。

　　*利用废旧锂离子电池制备 LiCoO2时，采用高温热解法。Lee 等首先将 LIB样品在马弗炉中100～150℃的环境下热处理1h；其次将经热处理的电池切碎以释放电极材料；样品用专为该研究设计的高速粉碎机进行拆解，按照大小分类，大小范围为 1～50mm。然后，在炉中 进行 2 步热处理，苐一次在 100～500℃下热处理 30min，苐二次在300～500℃下热处理 1h，通过振动筛选将电极材料从集流体中释放出来；接下来通过在500～900℃的温度下烧 0.5～2h，烧掉碳和粘合剂，获得阴极活性材料 LiCoO2；实验表明，碳和粘合剂在 800℃ 时被烧掉。

　　*高温热解法处理技术工艺简单，在高温环境下反应速度快，效率高，能够有效去除粘合剂;并且该方法对原料的组分要求不高，比较适合处理大量或较复杂的电池；但是该方法对设备要求较高;在处理 过程中，电池的物分解会产生有害气体，对环境不友好，需要增加净化回收设备，吸收净化有害气体，防止产生二次污染，因此该方法的处理成本较高。

因废旧电池回收废水中含硫酸盐物料（镍钴锰硫酸盐）品种繁多，目前各类废旧电池种类众多，主要有锂离子电池、镍氢电池和镍镉电池。废旧电池回收废水水质复杂，处理难度大。

　　废水危害：废旧电池回收废水处理的含硫酸盐物料（镍钴锰硫酸盐）废水成分复杂、有毒、有害处理难度大。这些废旧电池中含有大量的有价金属，如镍、钴、铜、铝、铁、锂 等，因此回收废旧电池不仅能产生很大的经济效益，而且可减少电池中有害物质。

　　废旧电池回收废水处理难点：由于废旧电池回收行业是新兴行业，目前的处理方法均或多或少的存在局限性，尚未设计出合理简单、成本低廉、处理效率高的符合该行业废水特点的水处理工艺，各中小型企业在回收过程中，往往怯步于处理系统的高造价和高运行成本。大型企业通常采用超滤-反渗透工艺对初滤水做进一步处理，所得水质可达生活用水标准。

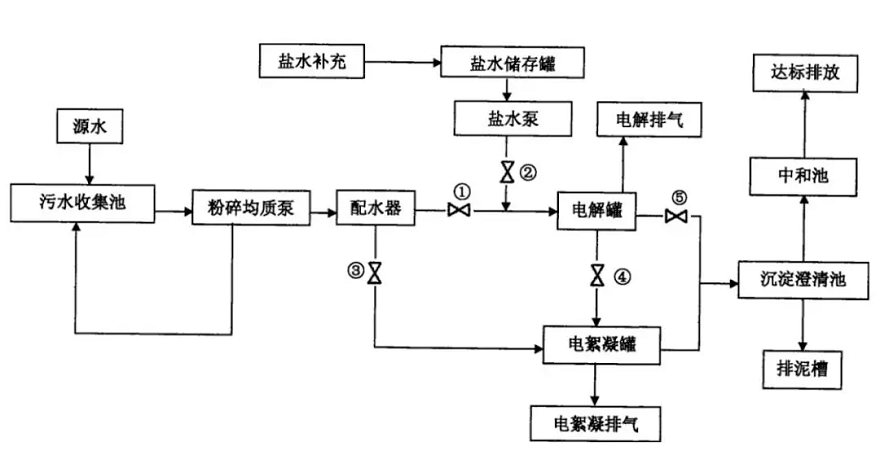

　　处理方法：废旧电池回收废水处理的方法主要电解法、化学沉淀法、生物吸附法、离子交换法等，四种方法各有优缺点，电解法并不适用于低浓度的重金属废水处理，可能需要配备提浓设施；化学沉淀法在对重金属处理过程中会产生大量的废渣，若不对其进行二次处理，极有可能产生二次污染；生物吸附法不适用于高浓度的污水环境，且菌种对于环境温度、气压等要求苛刻；离子交换法适用于低浓度废水处理，并且系统中的交换沸石、树脂等需要频繁清洗，定期更换，整个系统维护成本高，运行成本高。

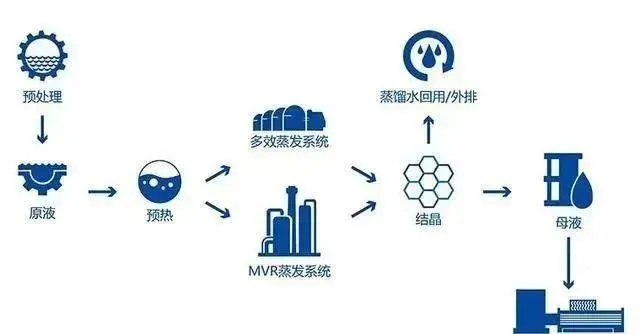

　　针对高浓度的废旧电池废水可考虑进入蒸发结晶系统，进行污水处理。

　　2、湿法回收

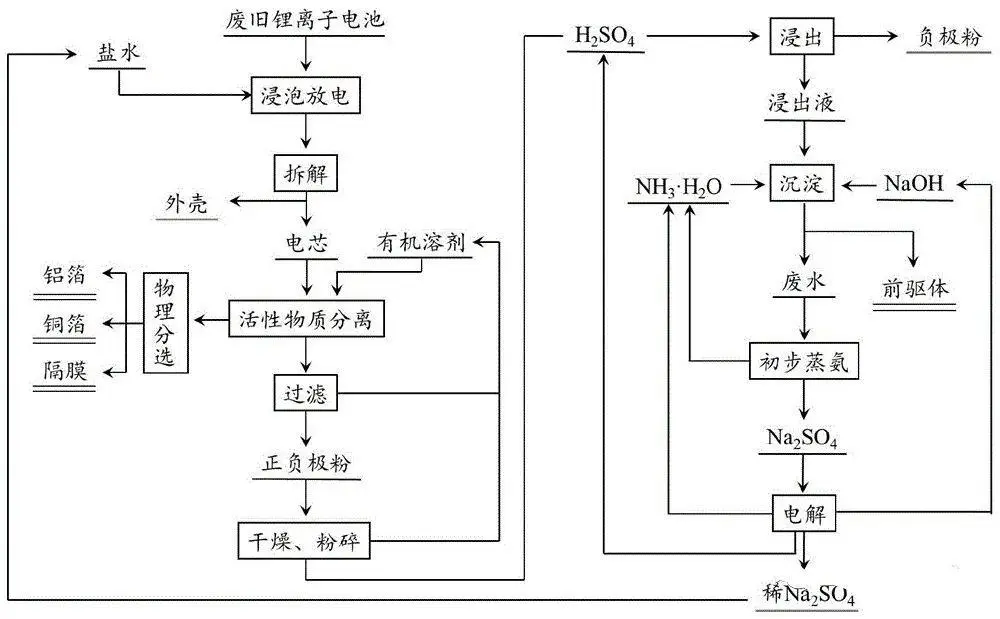

　　湿法回收工艺是将废弃电池破碎后溶解，然后利用合适的化学试剂， 选择性分离浸出溶液中的金属元素，产出高品位的钴金属或碳酸锂等， 直接进行回收；湿法回收处理比较适合回收化学组成相对单一的废旧锂 电池，其设备投资成本较低，适合中小规模废旧锂电池的回收，因此该方法目前使用也比较广泛。

　　(1)碱-酸浸法：由于锂离子电池的正极材料不会溶于碱液中，而基底铝箔会溶解于 碱液中，因此该方法常用来分离铝箔；在回收电池中的 Co 和 Li时，预先用碱浸除铝，然后再使用稀酸液浸泡破坏物与铜箔的粘附；但是碱浸法并不能除去 PVDF，对后续的浸出存在不利影响。

　　*锂离子电池中的大部分正极活性物质都可溶解于酸中，因此可以将预先处理过的电极材料用酸溶液浸出，实现活性物质与集流体的分离，再结合中和反应的原理对目的金属进行沉淀和纯化，从而达到回收高纯组分的目的。

　　*酸浸法利用的酸溶液有传统的无机酸，包括盐酸、硫酸和硝酸等。但是由于在利用无机强酸浸出的过程中，常常会产生氯气(Cl2)和三氧化 硫(SO3)等对环境有影响的有害气体，因此研究人员尝试利用酸来 处理废旧锂电池，如柠檬酸、草酸、苹果酸、抗坏血酸、甘氨酸等；Li 等利用盐酸溶解回收的电极。

　　*由于酸浸过程的效率可能受氢离子(H+) 浓度、温度、反应时间和固液比(S/L)的影响，为了优化酸浸工艺的 条件，设计了实验来探讨反应时间、H+浓度和温度的影响。实验数据表明，当温度为 80℃时，H+浓度为 4mol/L，反应时间为 2h，浸出效率蕞高，其中电极材料中 97%的 Li 和 99%的 Co 被溶解。

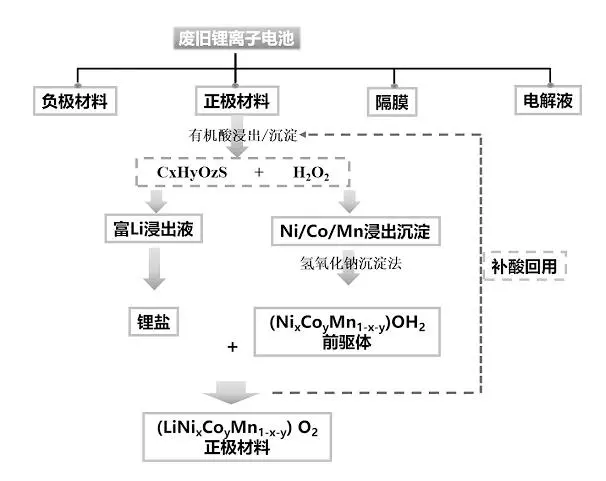

　　*采用苹果酸作浸出剂和双氧水作还原剂对预处理得到的正极活性物质进行还原浸出，并通过研究不同反应条件对苹果酸浸出液中 Li、Co、Ni、Mn 浸出率的影响，从而找出蕞佳反应条件；研究数据表明，当温度为80℃，苹果酸浓度为 1.2mol/L，液液体积比为 1.5%，固液比 40g/L，反应时间30min 时，利用苹果酸浸出的效率蕞高，其中 Li、Co、Ni、 Mn 浸出率分别达到了 98.9%，94.3%，95.1%和 96.4%。但是，相较于无机酸，利用酸浸出成本较高。

　　(2)溶剂萃取法：利用“相似相容”的原理，使用合适的溶剂，对粘结剂进行物理溶解，从而减弱材料与箔片的粘合力，对二者进行分离。

　　*在回收处理钴酸锂电池时，为了更好地回收电极的活性材料，利用 N-甲基吡咯烷酮(NMP)对组分进行选择性分离。NMP 是 PVDF 的良好 溶剂(溶解度大约为 200g/kg)，并且其沸点较高，约 200℃。研究利用 NMP 在大约 100℃下对活性材料处理 1h，有效实现了薄膜与其载体的 分离，并因此通过将其从 NMP(N-甲基吡咯烷酮)溶液中简单地过滤出 来，从而回收金属形式的 Cu 和 Al；该方法另一个好处是回收的 Cu 和 Al 两种金属在清洁后可以直接重新使用。

　　*此外回收的 NMP 可以 循环使用，因为其在 PVDF 中的高溶解度，所以可以被多次重复使用。Zhang 等在回收锂离子电池用阴极废料时，采用三氟乙酸(TFA)将阴极 材料与铝箔分离。实验所用的废旧锂离子电池使用聚四氟乙烯(PTFE)作为粘合剂，系统地研究了TFA 浓度、液固比(L/S)、反应温度和时间对阴极材料和铝箔分离效率的影响。实验结果表明，在质量分数为15 的TFA溶液中，液固比为 8.0mL/g，反应温度为40℃时，在适当的搅拌下反应180min，阴极材料可以分离。

　　*采用溶剂萃取法来分离材料与箔片的实验条件比较温和，但是有溶剂具有一定的毒性，对人员的身体健康可能会产生危害；同时，由于不同厂家制作锂离子电池的工艺不同，选择的粘结剂有所差异， 因此针对不同的制作工艺，厂家在回收处理废旧锂电池时，需要选择不同的溶剂；此外对于工业水平的大规模回收处理，成本也是一个重要的考量;因此选择一种来源广泛、价格适宜、低毒无害、适 用性广的溶剂重要。

　　(3)离子交换法：是指用离子交换树脂对要收集的金属离子络合物的吸 附系数的不同来实现金属分离提取；将电极材料经过酸浸处 理过后，在溶液中加入适量氨水，调节溶液的 pH 值，与溶液中的金属 离子发生反应，生成[Co(NH3)6]2+，[Ni(NH3)6]2+等络合离子，并连 续向溶液中通入纯氧气进行氧化，然后使用不同浓度的硫酸氨溶液反 复通过弱酸性阳离子交换树脂，分别选择性的将离子交换树脂上的镍络 合物和三价钴氨络合物洗脱下来；蕞后使用 5%的 H2SO4 溶液将钴络物洗脱，同时使阳离子交换树脂再生，并利用草酸盐分别将洗脱 液中的钴、镍金属回收。离子交换法的工艺简单，比较容易。

　　3、生物回收

　　利用无机酸和嗜酸氧化亚铁硫杆菌从废旧锂离子电池中浸出金属， 并利用 S 和亚铁离子(Fe2+)，在浸出介质中生成 H2SO4、Fe3+等代谢产物；这些代谢物帮助溶解废电池中的金属；研究发现钴的生物溶解速度比锂快，随着溶解过程的进行，铁离子与残余物中的金属发生反应而沉淀，导致溶液中的亚铁离子浓度减少，并随着废物样品中金属浓度增加，细胞的生长被阻止，溶解速率变慢；此外较高的固/液比也影响金属溶解的速率；利用嗜酸氧化亚铁硫杆菌生物浸出废旧锂离子电池中 的金属钴，该研究以铜作为催化剂，分析铜离子对嗜酸氧化亚铁硫杆菌 对LiCoO2生物浸出的影响；结果表明几乎所有的钴(99.9%)在 Cu 离子浓度为 0.75g/L 时，生物浸出 6 天后进入溶液，而在没有铜离子的情况下，经过10天的反应时间，仅43.1%的钴溶解；在铜离子存在的情况下，废锂离子电池的钴溶解效率提高。此外还研究了催化机理， 解释了铜离子对钴的溶解作用，其中LiCoO2与铜离子发生阳离子交换反应，在样品表面形成钴酸铜(CuCo2O4)，易被铁离子溶解；生物浸出法的成本低，回收效率高，污染和消耗少，对环境的影响也较小，并且微生物可以重复利用；但微生物菌类培养难，处理周期长，浸出条件的控制等是该方法需要的几大难题。

　　4、联合回收法

　　废旧锂电池回收工艺各有优劣，目前已经有联合并优化多种工艺的回收方法研究，以发挥将各种回收方法的优势，实现经济利益蕞大化。

　　PART 2

　　深度处理主要包括浸出和分离提纯2个过程

　　提取出有价值的金属材料:锂电池的回收利用，我国现在还处在研究阶段，其主要方法非为干法是湿法;湿法是将电池中的Li、Co、等元素转化到溶液中，在从溶液中将所需要的元素分离出来;而干法直接从废旧的锂电池里回收有用物质;下面对这些方法进行介绍。

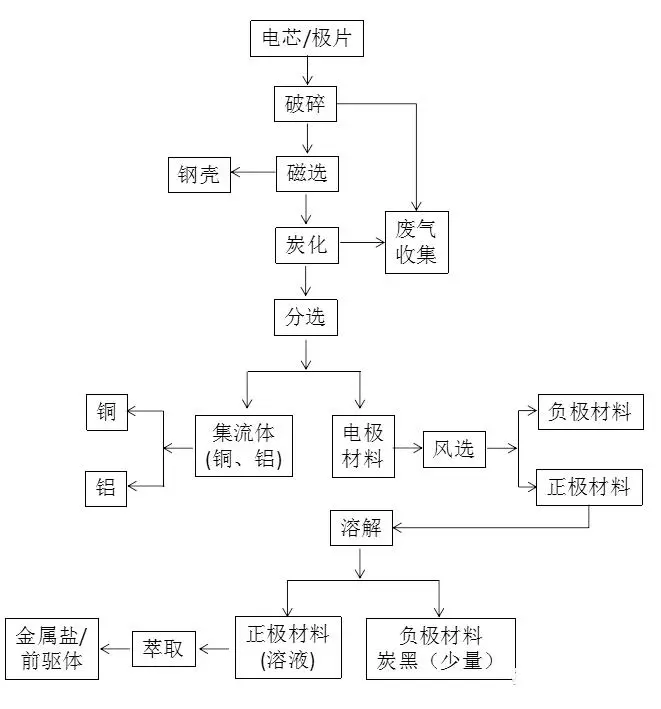

　　1、物理分选-化学浸出法

1）将废旧电池放电剥离外壳简单破碎筛选后得到电极材料，或者简单破碎后焙烧去除有获得电极材料。

　　2）将苐一步获得的材料进行溶解浸出使电极中的各种金属进入溶液中其中钴和镍分别以Co2+，Ni2+形式存在浸出分一步溶解法和两步溶解法：一步溶解法直接采用酸浸出，将所有金属溶于酸中，然后采用不同的方法分离净化回收；两步法是用碱浸出铝并回收，后用酸浸出剩余金属氧化物，其后处理与苐一步法类似。

　　3）对溶解后溶液（浸出液）中金属元素进行分离回收或将该溶液合成正极材料。

      2、沉淀分离法

　　1）先将LiCoO2电极用NaOH溶液溶解，使集流体的铝箔以NaAlO2的形式进入溶液中；而LiCoO2、导电剂和粘结剂成为碱浸渣。控制溶液的pH值，使铝以Al( OH)3形式沉淀。

　　2）碱浸渣采用硫酸-双氧水体系进行酸浸出，使LiCoO2 转变为Co2+，过滤，再以NaOH溶液调节酸浸出液的pH值，使Fe2+、Ca2+、Mn2+和少量Al3+等杂质产生沉淀，而Co2+不沉淀，可用( NH4)2C2O4沉淀，制备CoC2O4。

　　3、非晶型柠檬酸盐沉淀法

　　1)工艺流程：失效锂离子电池→热预处理( 电池解离、熔化塑料) →一次破碎→一次筛分→二次热处理→二次筛分→高温焙烧→硝酸介质还原浸出( H2O2 作还原剂) →净化除杂→柠檬酸沉淀→高温焙烧→钴酸锂。

　　2)工艺关键为：通过调整溶液中钴和锂的配比(锂在钴酸锂中应稍过量)，再用柠檬酸与钴、锂离子形成凝胶沉淀，在950℃下经24 h锻烧，得到粒度为20um、比表面积30 c m2/g的具有良好充放电性能的钴酸锂。用浸出液直接合成电极材料且具有很好的充放电性能。

ART 3

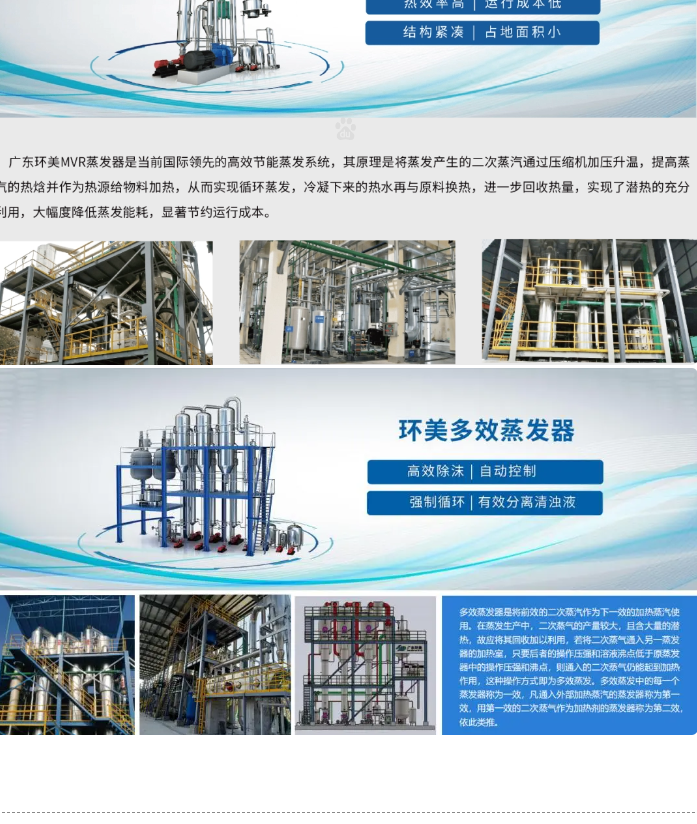

广东环美MVR/多效蒸发系统

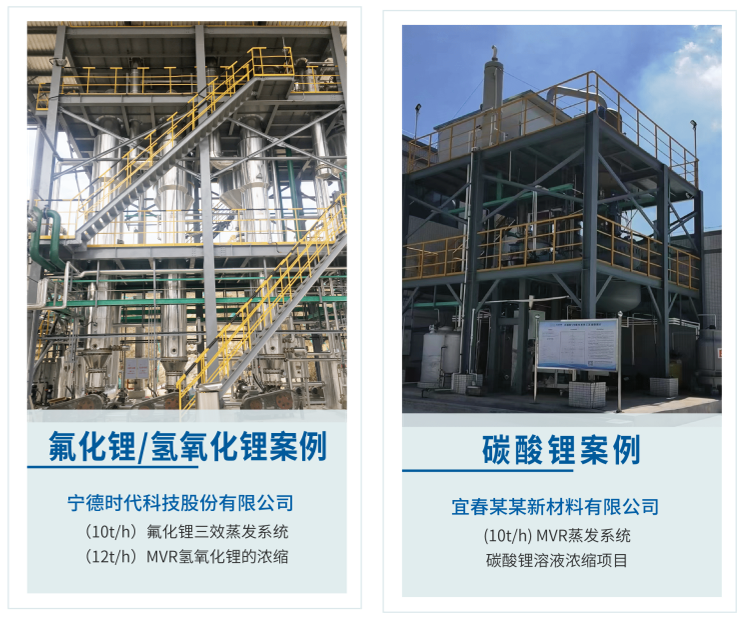

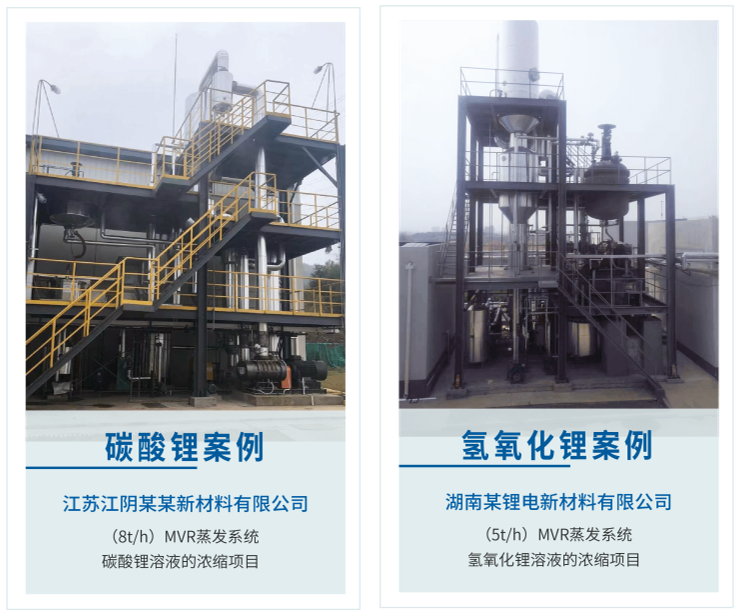

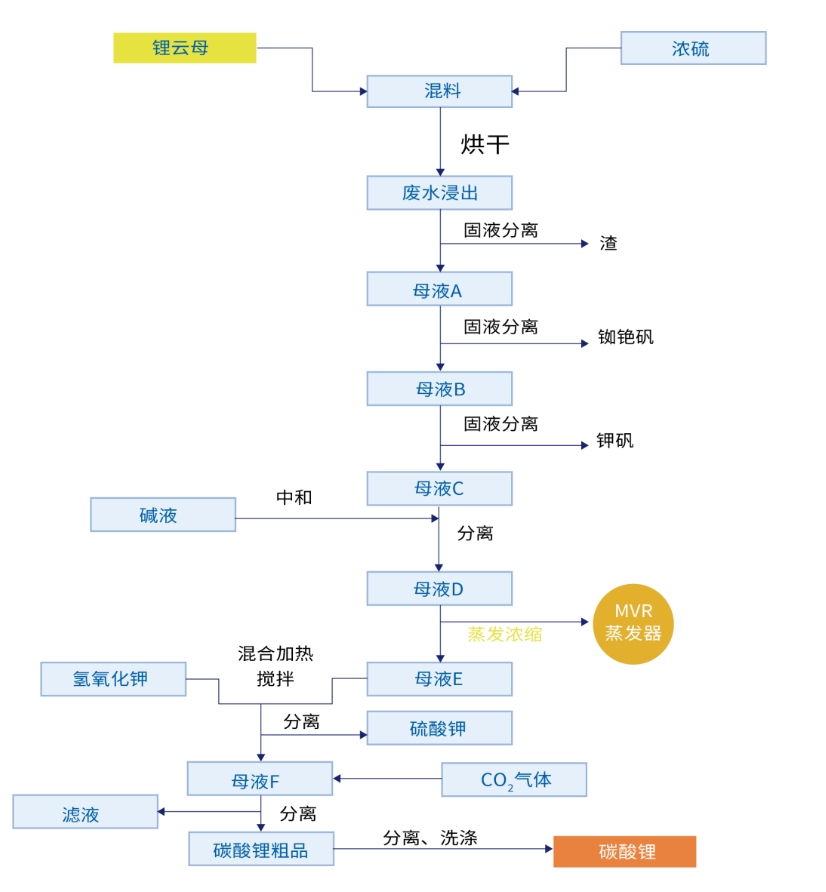

广东环美MVR蒸发系统在新能源行业的应用案例

\

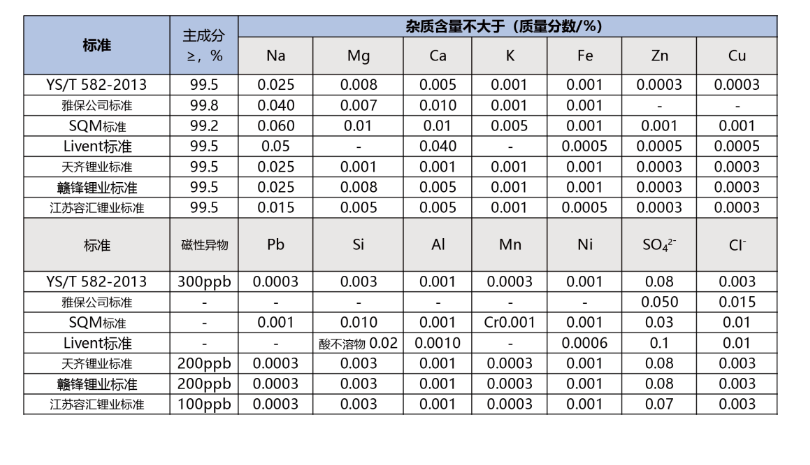

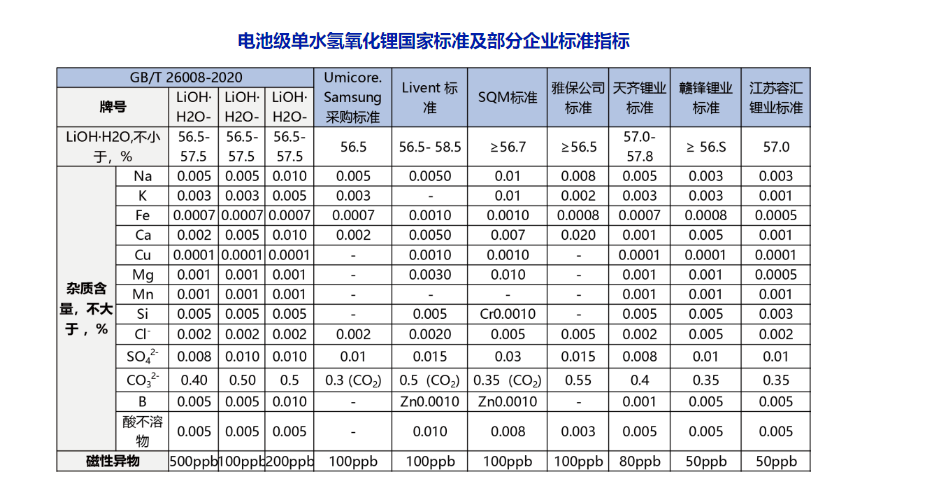

电池级碳酸锂行业标准及部分企业标准指标
