浓缩mvr蒸发系统

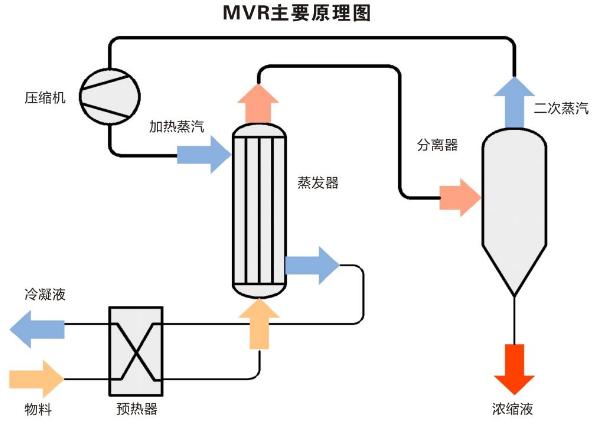

mvr蒸发系统工作原理：mvr蒸发系统是一种主要应用于制药行业的新型效率高的节能蒸发设备，该设备采用低温与低压汽蒸技术和清洁能源为能源产生蒸汽，将媒介中的水分离出来，是目前国际先 进的蒸发技术，是替代传统蒸发系统的升级换代产品。机械式蒸汽再压缩 (mvr)蒸发系统利用蒸发系统中产生的二次蒸汽，经压缩机压缩，压力、温度升高，热焓增加，然后送到蒸发系统的加热室当作加热蒸汽使用，使料液维持沸腾状态，而加热蒸汽本身则冷凝成水。这样，原来要废弃的蒸汽就得到了充分的利用，回收了潜热，又提高了热效率，生蒸汽的经济性相当于多效蒸发的30效，减少了对外部加热及冷却资源的需求，降低能耗。

mvr蒸发系统不同于普通单效降膜或多效降膜蒸发系统，mvr为单体蒸发系统，集多效降膜蒸发系统于一身，根据所需产品浓度不同采取分段式蒸发，即产品在经过效体后不能达到所需浓度时，产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体，然后通过这种反复通过效体以达到所需浓度。效体内部为排列的细管，管内部为产品，外部为蒸汽，在产品由上而下的流动过程中由于管内面积变大而使产品呈膜状流动，以增加受热面积，通过真空泵在效体内形成负压，降低产品中水的沸点，从而达到浓缩，产品蒸发温度为60℃左右。

产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离，冷凝水由分离器下部流出用于预热进入效体的产品，蒸汽通过风扇增压器进行增压（蒸汽压力越大温度越高），而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。设备启动时需一部分蒸汽进行预热，正常运转后所需蒸汽会大幅度减少，在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能，所以设备运转过程中所需蒸汽减少，而所需电量大幅增加。产品在效体流动的整个过程中温度始终在60℃左右，加热蒸汽与产品之间的温度差也保持在5—8℃左右，产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。产品的浓缩度在50%左右时仅mvr蒸发系统就能完成，当所需浓度为60%时则需安装闪蒸设备。

mvr蒸发系统系统组成：环美mvr蒸发系统由加热器、分离器（汽液分离）、预热器（物料-热水及物料-蒸汽两级预热）、冷凝器、冷凝水储罐、压缩机、真空泵、循环泵（过料）、热水泵、冷凝水泵、电气仪表控制及阀门、管路等组成。

mvr蒸发系统主要特点：100%循环利用二次蒸汽的潜热，从而大大减少了能源消耗，运行成本低；取消了循环冷却水系统供应系统；结构紧凑，占地面积小；特别适合于小空间建设；自动化程度高，完全采用自动控制。

mvr蒸发系统应用领域：适用于牛奶、葡萄糖、有机酸、VC、木糖、制药、化工、生物工程等行业进行蒸发浓缩。特别适用于沸点升高较低的物料或易蒸发的稀物料。一般使用蒸汽价格比较贵而电价不是很高的场合，蒸发量越大的场合越有优势。

mvr蒸发系统与传统蒸发器性能比较，具有待处理物料的适应范围广；可以连续和间歇出料；体积小，移动性强；热效率高，功耗低，无污染；一体多效，节省制造成本；自动化程度高、运行成本低等特点。以5吨蒸发量、果汁浓缩为例、蒸汽：180元/吨、电0.6元/度、冷却水0.2元/吨塔水损耗。
